我国稀土资源丰富,而且稀土材料性价比高,可重复使用,对环境无二次污染,是环境友好材料,其发展和应用对环境和经济可持续发展具有重要意义。目前稀土催化剂的应用包括以下几个方面：汽车尾气净化；工业废气和人居环境净化；催化燃烧；燃料电池；低值烷烃利用；石油化工等。而高温烧结作为稀土催化剂制备的重要工艺之一，其设备的重要性不言而喻，本文就展示我司设计的一台稀土催化剂辊道炉方案，欢迎前来参考！
该辊道炉方案设计最高温度1000℃，用于稀土材料的烧成，设计年产量4500吨。设备名称为空气式电加热辊道窑。以下为该方案大致参数，请参阅。
一、设备设计条件
1. 辊道窑炉设计规格
（1） 烧成物 : 稀土材料
（2） 烧成温度 常用 : 900℃ 最高 : 1000℃
（3） 烧成气氛 : 空气
（4） 烧成物的条件及窑具
2. 窑具规格尺寸
匣钵尺寸（W*L*H） : 330×330×110 mm
重量 : 约 6.5Kg/匣钵
材料 : 莫来石
承重 : 145kg
3. 设备尺寸
设备外型尺寸 : 约 55000L×3500W×3000H(mm)
炉体尺寸 : 约 50200L×2500W×2000H(mm)
加热区长度 : 约34830mm
二、辊道窑概要
1. 窑炉形式
（1）模块化构造，分节制造；
（2）通常在厂内完成保温材料施工、风管、驱动的安装以及控制盘内的安装；
（3）拆分后运输至客户现场再进行最后的安装。
2. 窑炉本体关系
（1）窑炉结构
① 装饰隔热板 :面板喷塑
② 炉体外壳 : 钢板及型材焊接拼装而成。
③ 炉膛结构
进 气 口 : 每温区炉膛底部设置单排多孔进气
排 气 口 : 加热区顶部设置、冷却区采用直通型排气烟道
加 热 器 : 产品上、下均匀布置加热元件
隔 断 : 在不同温度区域之间设置
（2）耐火材料类
① 轻质隔热砖
② 耐火胶泥
③ 陶瓷纤维板
④ 隔梁
（3）加热元件关系 具体数量以设计为准
① 加热元件 硅碳棒
② 保护管 氧化铝
（4）辊棒驱动关系
1)炉体辊棒驱动
① 马达减速机
② 辊棒 碳化硅
2)驱动装置
① 驱动方式 : 斜齿轮驱动
② 辊棒支撑方式 : 驱动侧夹套式从动侧自由支撑式
③ 正反转 : 可通过开关选择正反转
④ 断棒检测 : 传动运行辊棒断开时，发出警报
⑤ 输送速度
（5）管道类
1) 风机
① 排气风机
2) 风管 至风机口
① 排气 SUS304要带抽闸
② 管道保温为带铝箔保温材料
3) 气路配管
① 空气进气管道 SUS304 无缝管
② 浮子流量计
（6） 进出料平台
① 进料平台：将装好料的匣钵通过平台送至窑炉入口
② 出料平台：出料平台采用整平装置，使匣钵平整对接外循环
（7）电器控制类
1）温度控制
① 加热方式 : 电加热
② 控制方式 : 以各区为单位，检测炉内温度，并通过可控硅移相触发方式
（SCR）控温。
③ 控制区域 : 上 21 区、下 21 区（合计 42 区）
④ 温度控制 : PID 控制
⑤ 温度记录 : 上部测温 21 点
（8） 安全装置
当发生以下异常情况下时，报警灯亮、蜂鸣器响，触摸屏显示异常内容。
另外，输出外部警报输出。
温度异常 ： 各温控模块发出异常警报。
动力异常 ： 速度、过载、电机故障等异常，发出警报
负载异常 ： 从变频器发出的异常输出。
热电偶异常 ： 热电偶损坏报警

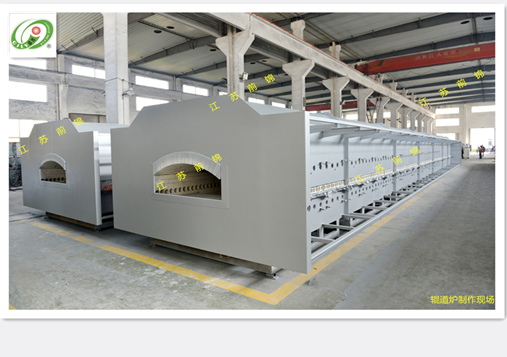

理论上辊道炉的长度是可以延伸至无限长的，非常适合厂家大产量的生产用。以上就是我司50米长的稀土催化剂辊道窑方案，有疑问之处欢迎前来探讨。
